Mahti-tekniset tiedot
Laskentasolmut
Mahti:lla on yhteensä 1404 CPU-solmua ja 24 GPU-solmua. Teoreettinen huippusuorituskyky on 7,5 petaflopsia CPU-solmuille ja 2,0 petaflopsia GPU-solmuille, yhteensä 9,5 petaflopsia.
Sekä CPU- että GPU-solmuissa on kaksi AMD Rome 7H12 CPU:ta, joissa kummassakin on 64 ydintä, mikä tekee kokonaisyhdinmääräksi noin 180 000. CPU:t perustuvat AMD Zen 2 -arkkitehtuuriin, joka tukee AVX2-vektori-käskykantaa, ja ne toimivat 2,6 GHz perustaajuudella (maksimivirkistys jopa 3,3 GHz). CPU:t tukevat samanaikaista monisäikeistystä (SMT), jossa jokainen ydin voi ajaa kahta laitteistosäiettä. Kun SMT on käytössä, kokonaissäiemäärä per solmu on 256 säiettä.
CPU-solmuissa on 256 GB muistia, ja valtaosalla niistä ei ole paikallisia
levyjä. Yhteensä 60 solmussa on paikallinen 3,8 TB NVMe-levyasema. Nämä ovat
saatavilla small ja interactive osioissa.
GPU-solmuissa on 512 GB muistia ja paikallinen 3,8 TB NVMe-levyasema. Niissä on myös neljä Nvidia Ampere A100 GPU:ta. Osassa solmuista A100 GPU:t on jaettu useampiin pienempiin GPU-idioihin, joiden laskenta- ja muistiteho on murto-osan A100:n tehosta. Nämä ovat hyödyllisiä interaktiiviseen työskentelyyn, kursseille ja koodikehitykselle.
NUMA-konfiguraatio

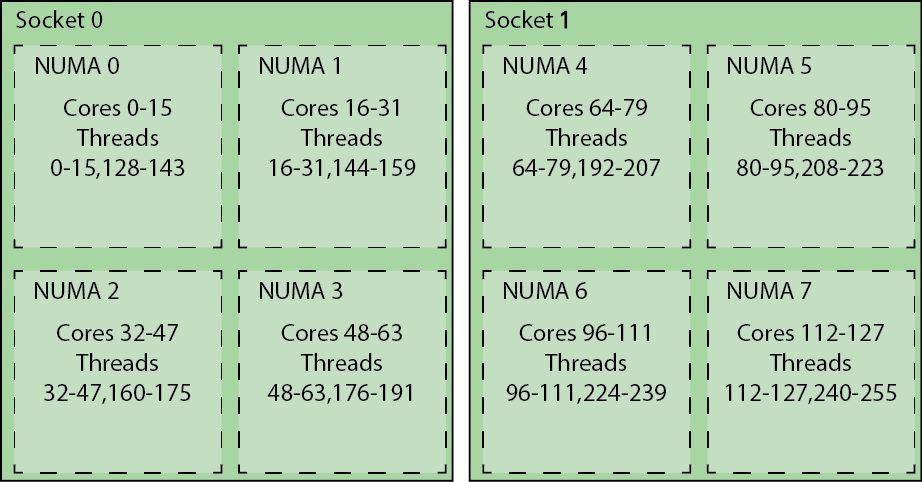

Mahti-solmulla on erittäin hierarkkinen rakenne. Solmussa on kaksi kantaa, joista jokaisessa on yksi CPU ja muistimoduulit. Kaikki muisti solmussa on jaettua, mutta muistin suorituskyky riippuu ytimen ja muistin välisestä etäisyydestä. Jotta muistin suorituskykyä saataisiin hieman parannettua, ajamme jokaisen CPU:n NPS4 (NUMA per socket 4) -tilassa, joka jakaa jokaisen CPU:n neljään NUMA-alueeseen. Jokaisessa NUMA-alueessa on 16 ydintä ja kaksi muistiohjainta, joissa yhteensä 32 GiB muistia. Ydin 0 ajaa säikeet 0 ja 128, ydin 1 säikeet 1 ja 129, ja niin edelleen. Alla oleva kuva osoittaa, miten säikeet jakautuvat jokaisessa ytimessä ja NUMA-solmuissa.
Ytimet, ydinkompleksit ja laskentaytimet

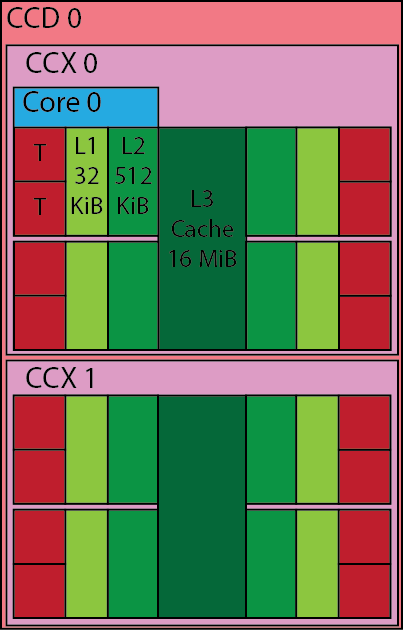

Suoritinyksikön perusosa on ydin, jotka sitten ryhmitellään ydinkomplekseiksi (CCX), ja edelleen laskentaytimiin (CCD).
Jokaisella ytimellä on 32 KiB L1-datavälimuistia ja 32 KiB L1 käskyvälimuistia, L2-välimuisti on myös yksityinen per ydin ja jokaisella ytimellä on 512 KiB L2-välimuistia. Jokaisella ytimellä on kaksi FMA (fused multiply-add) yksikköä, jotka käyttävät kokonaisia 256-bittisiä vektoreita, mikä tarkoittaa, että operaatioita 8 yksinkertaisella tarkkuudella olevaa liukuluvun tai 4 kaksoistarkkuudella olevaa liukuluvun kanssa voidaan suorittaa kullekin yksikölle jokaisella kellojaksolla. Näin ollen, parhaimmillaan 2 (kerro+lisää) x 2 (kaksi yksikköä) x 4 (vektorin leveys) = 16 kaksoistarkkuuden liukulukulaskuja per jakso.
Ydimen tasolta ylöspäin 4 ydintä on ryhmitelty yhteen ydinkompleksiin (CCX), CCX:ssä ytimillä on yhteinen 16 MiB L3-välimuisti. Kaksi tällaista CCX-osaa yhdistetään sitten laskentaytimeksi (CCD).

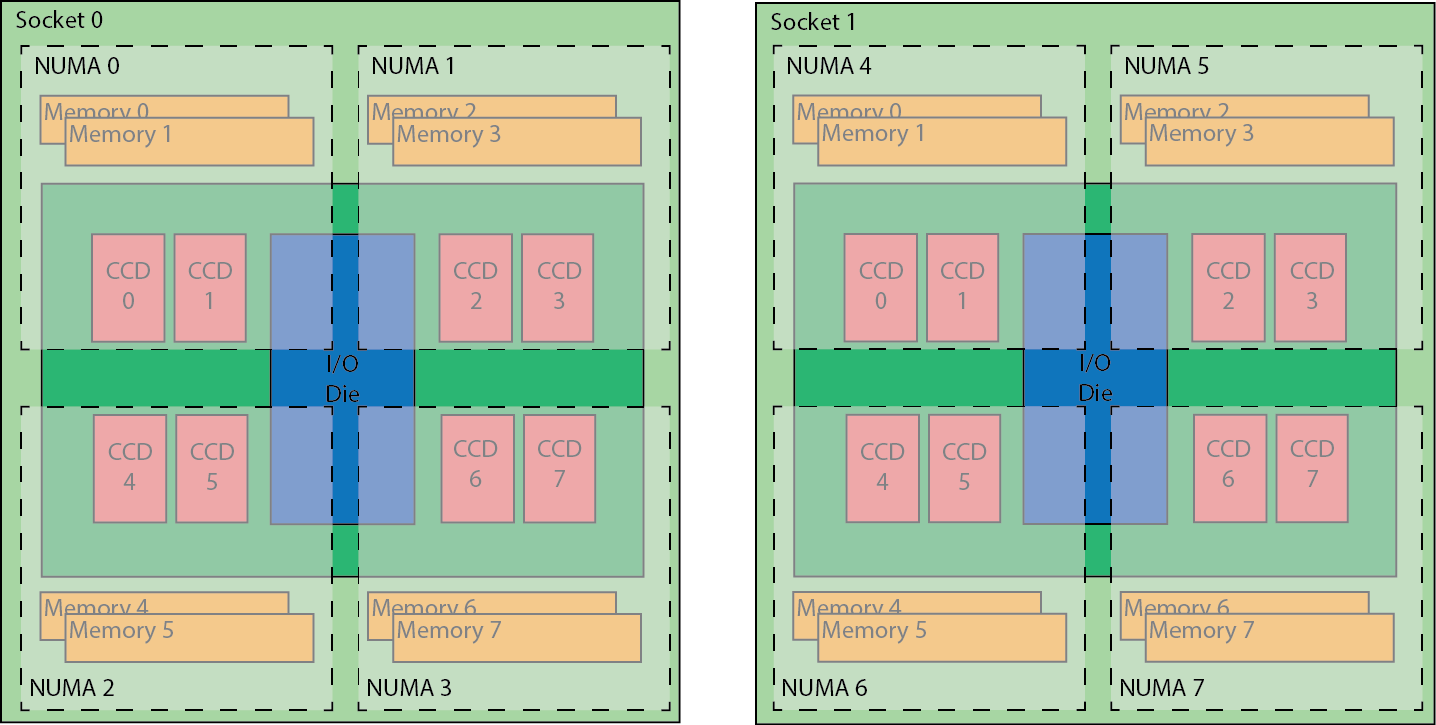

Jokainen suorittimen koostuu kahdeksasta laskentaytimestä ja yhdestä ylimääräisestä I/O-ytimestä, joka tallettaa muistiohjaimet ja PCI-e-ohjaimen. Kukin solmu koostuu kahdesta tällaisesta prosessorista ja yhdestä 200 gbit HDR verkkosovittimesta.
Zen 2 -ytimen perusteellinen kuvaus on luettavissa WikiChipissä
Verkko

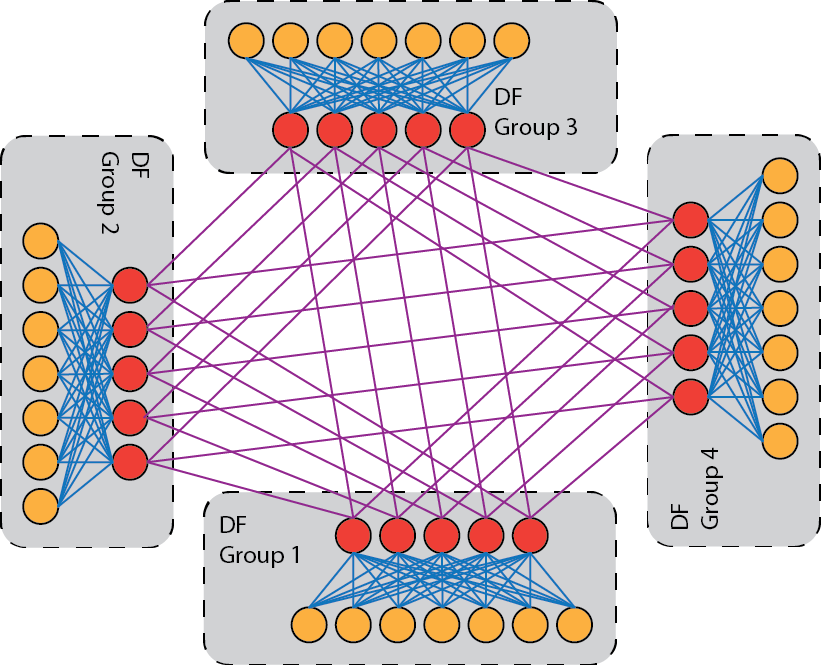

Väyläverkko perustuu Mellanox HDR InfiniBandiin, ja jokainen solmu on yhdistetty verkkoon yhdellä 200 Gbps HDR-liitännällä. Verkkotopologia on dragonfly+ topologia. Topologia koostuu useista solmuryhmistä, joista jokainen on sisäisesti yhdistetty paksukaaviopuuhun, nämä puita yhdistetään toisiinsa all-to-all linkeillä.

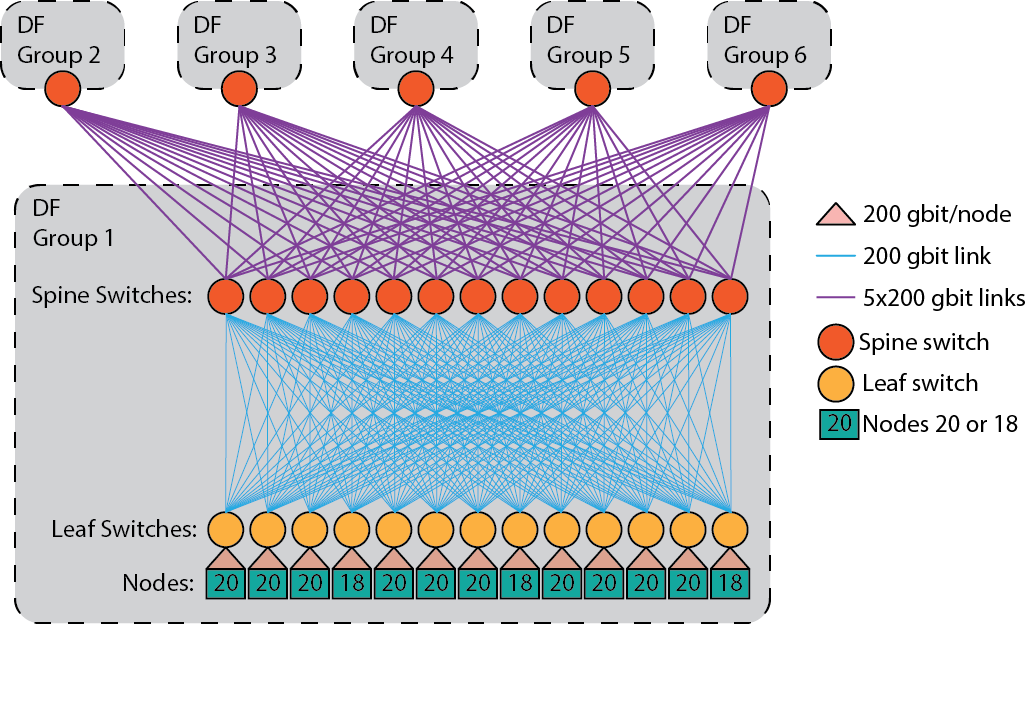

Mahtissa on 234 solmua kussakin dragonfly-ryhmässä ja sisäinen paksukaavio-puu on tukostoiminen suhteessa 1,7:1, jossa 20 tai 18 solmua on yhdistetty lehtikytkimeen, ja jokaisesta lehtikytkimestä on 12 linkkiä ryhmän selkäkytkimeen, kaikki linkit ovat 200 Gbps linkkejä. Yhteensä on 6 ryhmää, ja ryhmien välillä on täysin tukostoiminen all-to-all-yhteys, jossa 5 200 Gbps linkkiä menee jokaisesta selkäkytkimestä yhteen selkäkytkimeen jokaisessa toisessa ryhmässä.
Tallennus
Mahtissa on 8,7 PB Lustre-rinnakkaisvarastointijärjestelmä, joka tarjoaa tilaa kotihakemisto, projekti ja työtila tallennuksille.
Nykyinen Lustre-konfiguraatio Mahtille on:
| Tallennusalue | # OST:t | # MDT:t |
|---|---|---|
| home | 8 | 1 |
| projappl | 8 | 1 |
| scratch | 24 | 2 |
Katso Lustre-dokumentaatio terminologiaa varten.
Scratch Mahtissa voi tarjota parempaa suorituskykyä kuin muut
tallennusalueet, jos sovelluksesi ja tiedostokokosi ovat riittävän suuria,
koska siinä on enemmän OST- ja MDT-yksiköitä.
Mahtin huippu I/O-suorituskyky on noin 100 GB/s kirjoittamiselle ja 115 GB/s lukemiselle. Tämä suorituskyky saavutettiin kuitenkin omistetussa järjestelmässä, jossa oli 64 laskentasolmua, mikä tarkoittaa noin 1,5 GB/s laskentasolmua kohden. Jos käytetään enemmän solmuja tai monet työt tekevät merkittävää I/O:ta, ei saavuteta 1,5 GB/s. Sama pätee, jos sovelluksen I/O-malli ei ole tehokas.
